AL gear box-1-20
 P361 : AL gear box-1-20 for Brushless motor(for 20mm) -2.0mm shaft
 P362 : AL gear box-1-20 for Brushless motor(for 20mm) -2.3mm shaft
 P365 : Spur gear for AL Gear box-1
 P366 : 4mm shaft for AL gear box-1
 P111, P112 : Pinion gear for AL Gear box-1


Product Details

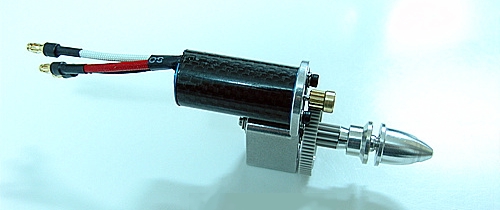

for 20mm size inrunner brushless motor

P361 AL gear box-1-20 for Brushless motor(for 20mm diameter) -2.0mm shaft
  Gear ratio: (spur __T: pinion _T)

P361 AL gear box-1 Gear ratio:3.40:1(spur 68T: pinion 20T/2.0mm)
P361 AL gear box-1 Gear ratio:3.50:1(spur 70T: pinion 20T/2.0mm)
P361 AL gear box-1 Gear ratio:3.60:1(spur 72T: pinion 20T/2.0mm)
P361 AL gear box-1 Gear ratio:3.70:1(spur 74T: pinion 20T/2.0mm)
P361 AL gear box-1 Gear ratio:3.78:1(spur 68T: pinion 18T/2.0mm)
P361 AL gear box-1 Gear ratio:3.80:1(spur 76T: pinion 20T/2.0mm)
P361 AL gear box-1 Gear ratio:3.89:1(spur 70T: pinion 18T/2.0mm)
P361 AL gear box-1 Gear ratio:4.00:1(spur 72T: pinion 18T/2.0mm)
P361 AL gear box-1 Gear ratio:4.11:1(spur 74T: pinion 18T/2.0mm)
P361 AL gear box-1 Gear ratio:4.22:1(spur 76T: pinion 18T/2.0mm)
P361 AL gear box-1 Gear ratio:4.25:1(spur 68T: pinion 16T/2.0mm)
P361 AL gear box-1 Gear ratio:4.38:1(spur 70T: pinion 16T/2.0mm)
P361 AL gear box-1 Gear ratio:4.50:1(spur 72T: pinion 16T/2.0mm)
P361 AL gear box-1 Gear ratio:4.63:1(spur 74T: pinion 16T/2.0mm)
P361 AL gear box-1 Gear ratio:4.75:1(spur 76T: pinion 16T/2.0mm)
P361 AL gear box-1 Gear ratio:4.86:1(spur 68T: pinion 14T/2.0mm)
P361 AL gear box-1 Gear ratio:5.00:1(spur 70T: pinion 14T/2.0mm)
P361 AL gear box-1 Gear ratio:5.14:1(spur 72T: pinion 14T/2.0mm)
P361 AL gear box-1 Gear ratio:5.29:1(spur 74T: pinion 14T/2.0mm)
P361 AL gear box-1 Gear ratio:5.43:1(spur 76T: pinion 14T/2.0mm)
P361 AL gear box-1 Gear ratio:5.67:1(spur 68T: pinion 12T/2.0mm)
P361 AL gear box-1 Gear ratio:5.83:1(spur 70T: pinion 12T/2.0mm)
P361 AL gear box-1 Gear ratio:6.00:1(spur 72T: pinion 12T/2.0mm)
P361 AL gear box-1 Gear ratio:6.17:1(spur 74T: pinion 12T/2.0mm)
P361 AL gear box-1 Gear ratio:6.33:1(spur 76T: pinion 12T/2.0mm)
P361 AL gear box-1 Gear ratio:6.80:1(spur 68T: pinion 10T/2.0mm)
P361 AL gear box-1 Gear ratio:7.00:1(spur 70T: pinion 10T/2.0mm)
P361 AL gear box-1 Gear ratio:7.20:1(spur 72T: pinion 10T/2.0mm)
P361 AL gear box-1 Gear ratio:7.40:1(spur 74T: pinion 10T/2.0mm)
P361 AL gear box-1 Gear ratio:7.60:1(spur 76T: pinion 10T/2.0mm)

P362 AL gear box-1-20 for Brushless motor(for 20mm diameter) -2.3mm shaft
  Gear ratio: (spur __T: pinion _T)

P362 AL gear box-1 Gear ratio:3.40:1(spur 68T: pinion 20T/2.3mm)
P362 AL gear box-1 Gear ratio:3.50:1(spur 70T: pinion 20T/2.3mm)
P362 AL gear box-1 Gear ratio:3.60:1(spur 72T: pinion 20T/2.3mm)
P362 AL gear box-1 Gear ratio:3.70:1(spur 74T: pinion 20T/2.3mm)
P362 AL gear box-1 Gear ratio:3.78:1(spur 68T: pinion 18T/2.3mm)
P362 AL gear box-1 Gear ratio:3.80:1(spur 76T: pinion 20T/2.3mm)
P362 AL gear box-1 Gear ratio:3.89:1(spur 70T: pinion 18T/2.3mm)
P362 AL gear box-1 Gear ratio:4.00:1(spur 72T: pinion 18T/2.3mm)
P362 AL gear box-1 Gear ratio:4.11:1(spur 74T: pinion 18T/2.3mm)
P362 AL gear box-1 Gear ratio:4.22:1(spur 76T: pinion 18T/2.3mm)
P362 AL gear box-1 Gear ratio:4.25:1(spur 68T: pinion 16T/2.3mm)
P362 AL gear box-1 Gear ratio:4.38:1(spur 70T: pinion 16T/2.3mm)
P362 AL gear box-1 Gear ratio:4.50:1(spur 72T: pinion 16T/2.3mm)
P362 AL gear box-1 Gear ratio:4.63:1(spur 74T: pinion 16T/2.3mm)
P362 AL gear box-1 Gear ratio:4.75:1(spur 76T: pinion 16T/2.3mm)
P362 AL gear box-1 Gear ratio:4.86:1(spur 68T: pinion 14T/2.3mm)
P362 AL gear box-1 Gear ratio:5.00:1(spur 70T: pinion 14T/2.3mm)
P362 AL gear box-1 Gear ratio:5.14:1(spur 72T: pinion 14T/2.3mm)
P362 AL gear box-1 Gear ratio:5.29:1(spur 74T: pinion 14T/2.3mm)
P362 AL gear box-1 Gear ratio:5.43:1(spur 76T: pinion 14T/2.3mm)
P362 AL gear box-1 Gear ratio:5.67:1(spur 68T: pinion 12T/2.3mm)
P362 AL gear box-1 Gear ratio:5.83:1(spur 70T: pinion 12T/2.3mm)
P362 AL gear box-1 Gear ratio:6.00:1(spur 72T: pinion 12T/2.3mm)
P362 AL gear box-1 Gear ratio:6.17:1(spur 74T: pinion 12T/2.3mm)
P362 AL gear box-1 Gear ratio:6.33:1(spur 76T: pinion 12T/2.3mm)
P362 AL gear box-1 Gear ratio:6.80:1(spur 68T: pinion 10T/2.3mm)
P362 AL gear box-1 Gear ratio:7.00:1(spur 70T: pinion 10T/2.3mm)
P362 AL gear box-1 Gear ratio:7.20:1(spur 72T: pinion 10T/2.3mm)
P362 AL gear box-1 Gear ratio:7.40:1(spur 74T: pinion 10T/2.3mm)
P362 AL gear box-1 Gear ratio:7.60:1(spur 76T: pinion 10T/2.3mm)

Gear ratio

Spur gear tooth count

68T

70T

72T

74T

76T

Pinion gear

20T

3.40

3.50

3.60

3.70

3.80

18T

3.78

3.89

4.00

4.11

4.22

16T

4.25

4.38

4.50

4.63

4.75

14T

4.86

5.00

5.14

5.29

5.43

12T

5.67

5.83

6.00

6.17

6.33

10T

6.80

7.00

7.20

7.40

7.60

P365 Spur gear for AL Gear box-1 : 76T
P365 Spur gear for AL Gear box-1 : 74T
P365 Spur gear for AL Gear box-1 : 72T
P365 Spur gear for AL Gear box-1 : 68T
P366 4mm shaft for AL gear box-1
P111 Pinion gear for AL Gear box-1 : 10T-2.0mm
P111 Pinion gear for AL Gear box-1 : 12T-2.0mm
P111 Pinion gear for AL Gear box-1 : 14T-2.0mm
P111 Pinion gear for AL Gear box-1 : 16T-2.0mm
P111 Pinion gear for AL Gear box-1 : 18T-2.0mm
P111 Pinion gear for AL Gear box-1 : 20T-2.0mm
P112 Pinion gear for AL Gear box-1 : 10T-2.3mm
P112 Pinion gear for AL Gear box-1 : 12T-2.3mm
P112 Pinion gear for AL Gear box-1 : 14T-2.3mm
P112 Pinion gear for AL Gear box-1 : 16T-2.3mm
P112 Pinion gear for AL Gear box-1 : 18T-2.3mm
P112 Pinion gear for AL Gear box-1 : 20T-2.3mm
